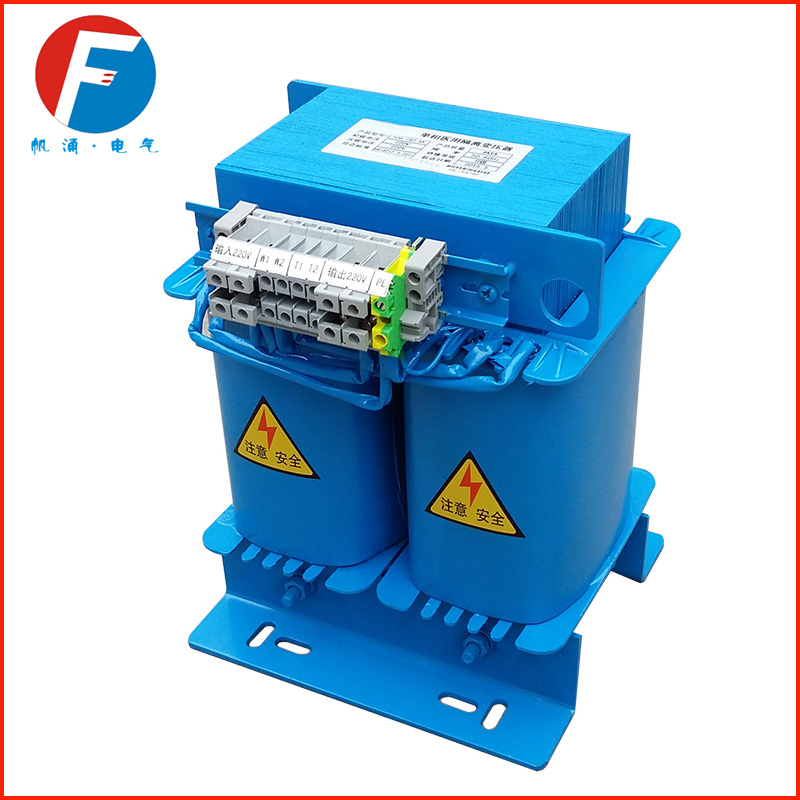

医用隔离变压器

产品类别: 医用变压器

在医院的特殊环境里,漏电电流对病人构成了潜在的危险,因此对电气安全设计也提出了特殊的要求。尤其是那些生命攸关的场所,如外科手术室、重症监护室、心脏手术室等地均需安装医用IT系统(医用隔离变压器等),其目的就是为了保证对该场所内的医疗电器提供一个安全可靠的电源,以确保病人的安全。

全国热线15026779306 / 021-61998187
产品 · 简介

医用隔离变压器系统(又称医用IT隔离供电系统)在医疗领域的必选性:
  (IT隔离供电系统,即中性点不接地配电系统)
  1. 隔离变压器系统因降低了接触电压和电网对地漏电流(有效控制对心脏的直接漏电流),故人身触电危险被降到最小程度。
  众所周知,当用电设备对人体心脏直接漏电大于10uA 时,会造成对病人的微电击事故。而在一般通用建筑中所采用的RCD、ELCB等对地漏电保护开关,其动作响应值是mA级(如:30 mA),远远不能满足医疗领域的需要。
  因此,现在国际上对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”(即“IT系统”或称“隔离电源系统”)供电。1912年芬兰澄诺灏亚(CNHY)电气控制有限公司通过单相3KVA-10KVA的隔离变压器给这些场所供电,首先就防止了其它供电回路中的漏电流通过接地线窜入手术室、ICU、CCU的医疗电气设备上对病人的安全构成威胁;另外,一旦隔离电源上所接的负载(如各种医疗电气设备)出现对地故障,因对地不能构成回路,只能产生一个很小的容性漏电流,极大地保护了病人免遭漏电流的伤害。
  2. 隔离变压器系统在电网负载端出现第一个绝缘故障点时,不会引起电源空开动作(跳闸),保证了供电的连续性。
  隔离变压器系统在医疗领域某些场所因对供电持续性要求很高,故设计成两路(甚至三路)电源(接地供电系统)自动切换,以保证这些特殊场所的供电连续性,但如果在负载端出现相对绝缘故障时,故障电流将经过电源中性点对地构成回路,从而形成一个较大的故障电流,使上一级空开或熔断器动作,最终导致供电中断。而如果在这些特殊场所局部采用IT配电系统时,因其电源中性点不接地,当负载端出现第一点相对地绝缘故障时,因其对地不能构成回路,只会产生一个很小的容性漏电流,对人体不会产生危害,同时也不会导致空开动作,从而保证了手术室供电的连接性。
  3. 隔离变压器系统降低了对地漏电流,故提高了防火安全性。


产品 · 参数

我公司产品符合以下标准或规范:中国《医院洁净手术部建筑设计规范》GB50333-2002,中国《民用建筑设计规范》JGJ/T16-92,国际电工委员会《建筑物电气装置:特殊装置或场所-医疗场所》IEC60364-7-710:2002



医用隔离式变压器抗干扰能力强,能有效地杜绝电网上的杂讯、杂波、高压、浪涌等,为客户的设备提供一个安全的、高质量的电力环境。



节能效益分析


1、采用国产优质的高磁通硅钢片制造,确保产品性能稳定、损耗低;

2、初级绕组和次级绕组电气完全隔离,能有效去除三次谐波和抑制各种干扰;

3、产品线圈采用真空压力浸漆,高温固化干燥,漆膜光亮均匀、不龟裂;

4、产品安全、环保、节能,具有难燃、阻燃、无毒、自熄、防火等特性;

5、产品机械强度高,耐潮湿、盐雾、灰尘能力强,比较适合在重度污染环境下运行;

6、该系列产品噪音低、具有过流过载保护、适用负载广泛、能承受瞬间超载、可长期连续工作。


医用隔离变压器特性优点:


帆涌医用隔离变压器一般是指1:1的变压器。它们之间没有联接,原副边绕线圈之间由绝缘纸或绝缘条作隔离。因输入与输出电流做到有效隔离,能起到抑制谐波作用,比较适合于数控型设备、精密设备,且有效功率高。

由于次级不和地相连,次级任一根线与地之间没有电位差,减少了各种杂波和干扰。 医用IT隔离变压器在交流电源输入端的特点:

1、采用隔离变压器去掉三次谐波和干扰信号比较严重的电网上的三次谐波和减少干扰信号。

2、采用隔离变压器可以产生新的中性线,避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

隔离变压器在交流电源输出端的特点:

1、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染,起到净化电网的作用。

2、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性,得到能反应实际情况的控制信号。

3、若负载不平衡,也不影响稳压电源的正常工作。


医用隔离变压器工作原理:


ES710隔离变压器,根据GB 16895.24-2005标准和IEC60364-7-710有关规定,在2类场所内(各类手术室、唤醒室、重症监护室、心脏监护室等均属于2类场所)必须使用IT隔离电源系统进行供电。用隔离变压器以分隔非保护区域与保护区域,在隔离变压器的次级引出IT系统的电源,以防止产生接地故障电流。使用IT隔离电源是医疗场所供电安全可靠的关键。

        如下设备应使用隔离电源系统供电:

        高频外科设备、输液泵、麻醉设备、病人监护设备、透析设备、脉压机、心力记录仪、注射泵、心肺机、恒温培养箱、心率电子脉冲调节器等。

医用隔离电源系统的组成:

        IT隔离电源系统由隔离变压器,绝缘监视仪、外接报警显示等设备组成,其它名称包括:手术室隔离电源,医用隔离电源、医用IT隔离电源、医疗隔离电源、医用绝缘检测仪、手术室绝缘检测仪等。

ES710隔离电源原理:

     一般供电电网是以大地作为参考电位,相线中的电流可以通过任何未绝缘的通道,对地构成回路,这是电击的根本原因。隔离供电是采用隔离变压器供电,电源经隔离变压器隔离后,原电网中的地已不再是参考电位。隔离变压器任何一根输出线都不与地直接构成回路,这就提供了供电的安全性。

ES710系列医用隔离电源的特点:

ES710系列医用隔离电源,设计用于需要高效率、低噪声隔离电源的医疗场合和噪声敏感的医疗仪器和精密的测量设备。降低传导和辐射电磁干扰(EMI)技术,理想的频率谐波,灵敏的监测和保护设计,实时监测设备、电网的绝缘、负荷、温度等信息,时刻保护监测电网运行,在出现异常时立即动作并报警,并可联动相关设备进行联锁保护。确保万无一失。
