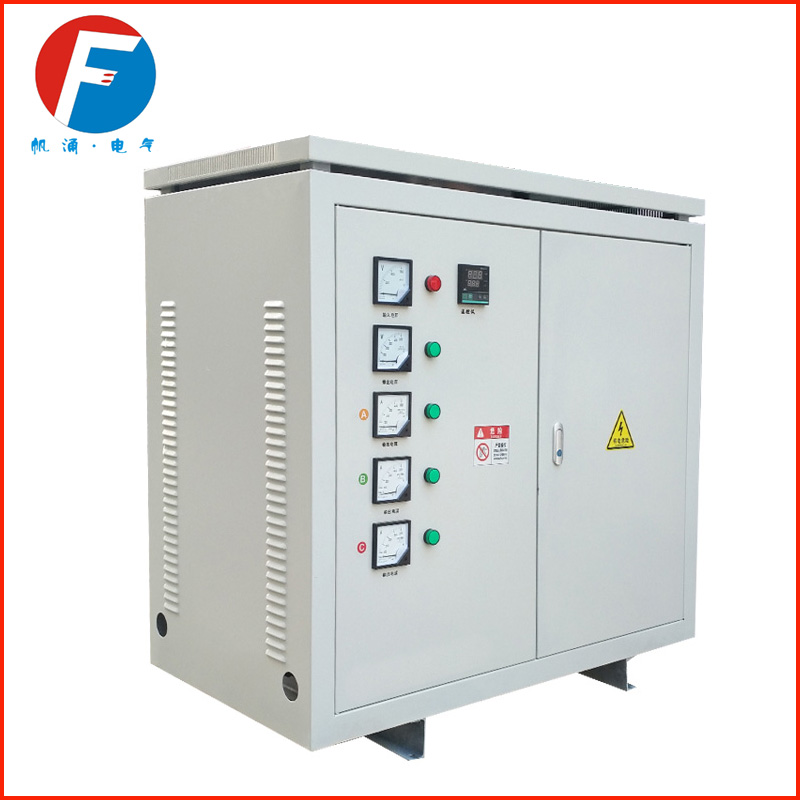

三相隔离变压器SG-200KVA

产品类别: 三相干式变压器

帆涌三相隔离变压器主要起电气隔离作用：除了保护各种设备安全使用，还能在使用过程中保护人身安全，隔离危险电压。避免一些事故的发生。隔离变压器输入输出电容耦合小，对由于闪电、放电，电网切换、电机启动和其它电网噪声引起的干扰更具有抑制作用，是比较有效的电源噪音抑制器，所以隔离变压器更具有保护设备的作用。

全国热线15026779306 / 021-61998187

产品 · 简介

帆涌三相隔离变压器属于安全电源，我们通常用的交流电源电压一根线与大地相连，另一跟线与大地之间电位差，人接触会产生触电。而隔离变压器的初级与次级不相同，次级不与大地相连，它的任意一根线与大地没有电位差，所以人接触次级任意一根线时不会触电，这大大提高了使用过程中的安全系数。除此之外隔离变压器的初级与次级是完全断路隔离的，这样有效的对变压器的次级（电网供给的电源电压）杂波起到了一个良好的过滤作用，从而给用电设备提供了良好的电源电压。

产品 · 参数

三相隔离变压器（SG）

帆涌三相隔离变压器产品介绍：

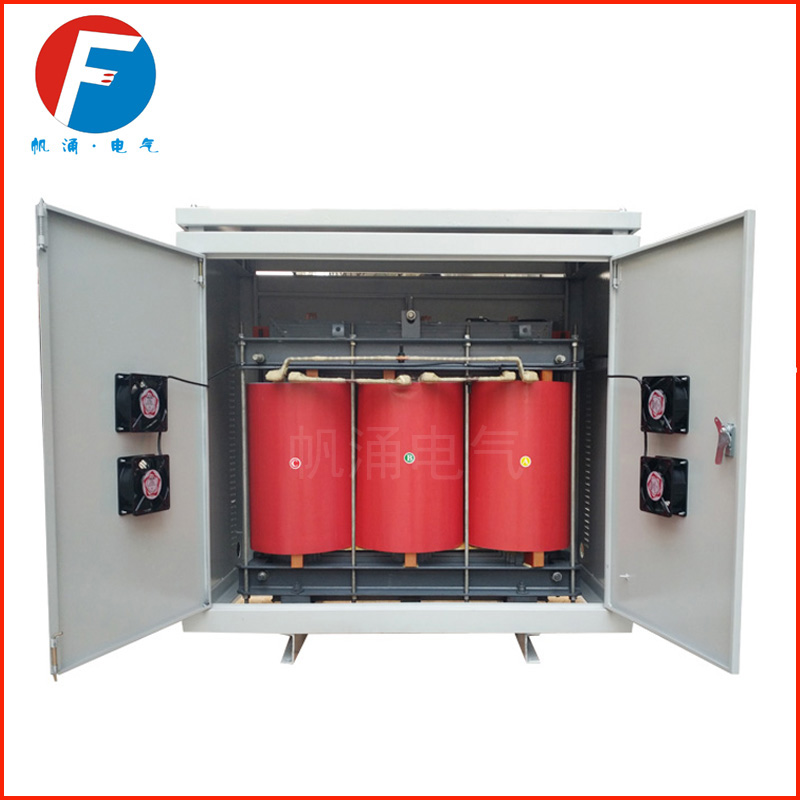

三相隔离变压器是各种电源及电气设备的主要部件，帆涌三相隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用全新优质高硅硅钢片叠装，全斜接缝。帆涌电气设备制造有限公司采用先进的制作工艺，有进口西班牙绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使三相隔离变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单路输入、单路输出、多路输入、多路输出等多种规格。

帆涌三相隔离变压器产品特点：

①铁芯

帆涌电气采用全新优质高硅硅钢片，主要材质为0.35、0.5厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用合适之材料，使变压器性能设计达到更佳。（常规材料为全新优质硅钢片）。

②线材

帆涌电气采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。

③绝缘材料

帆涌采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。

④接线端子排

小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。

⑤铁脚

帆涌电气主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择，规耐温等级为H级180℃。

帆涌变压器技术参数：

相数	单相	三相
容量	0.05KVA-500KVA	0.5KVA-3000KVA
输入电压	1P220V/110V/120V/100V(可根据需求定制各种电压）	3P 1140V/690V/660V/440V/415V/ 380V/220V/208V/200V/110V(可根据需求订制各种电压）
输出电压	根据用户需求订制各种电压
电压准确性	±1
电压变动率	≤1%
波形失真度	无失真（与输入波形比较）
绝缘等级	B级、F级、H级
工作效率	≥98%
适用频率	50/60Hz
联接方式	Y/Y Y/△ 任意组合
过载能力	允许超过1.2倍额定负载工作4小时（可长期满载）
噪声	≤35dB(一公尺内）
温升	≤60℃
绝缘电阻	≥5MΩ
抗电强度	2500VAC/1min
设计寿命	30年
工作环境	温度：-20~+45℃ 湿度：≤95%RH不结露
工作场所	无腐蚀性气体及导电粉尘
安规标准	产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准
冷却方式	干式风冷
备货情况	0.5-3000KVA标准机型均备有现货，所有规格均以标准化生产，价格相当合理。

选择理由：

1、科学合理的设计，将电压变动率控制在1~1.5%以内。

2、采用优质全新硅钢片制做，有效减少铁损，提高效率。

3、采用高度耐温优质线材制做，自身损耗降至更低，大大提高功效。

4、采用H级绝缘，耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。

5、高效率设计，达98%以上。

6、外观设计美观、新颖，功率密度大，体积小，空间使用率高。

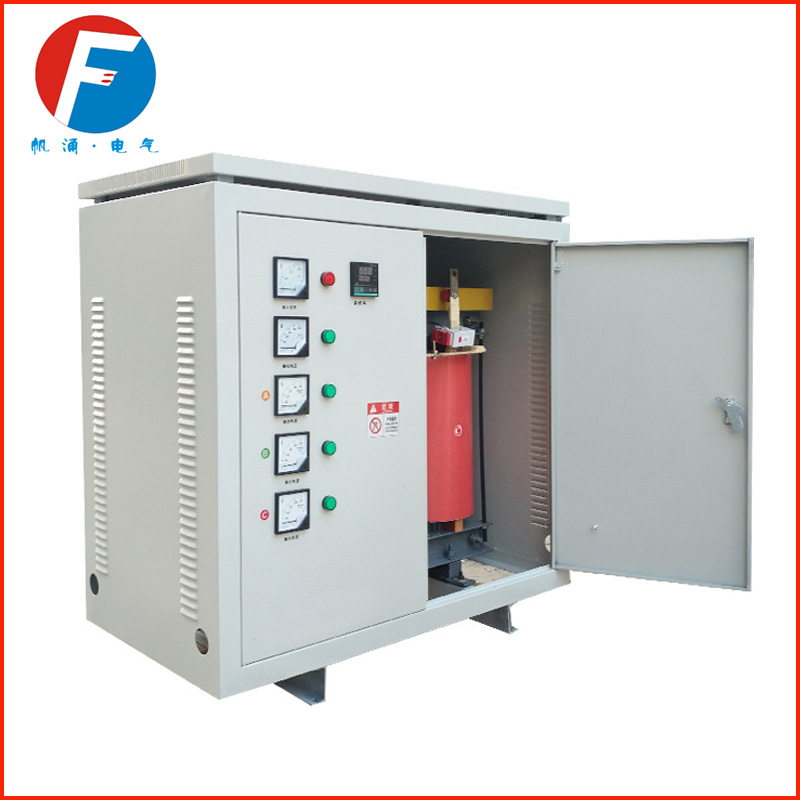

7、产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动

使用条件：

1、适用海拔高度：≤5000m
2、环境温度：-15℃～+45℃

3、相对湿度：≤90%
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

订购须知：

用户在购买产品时，请明确以下几点：

1、三相隔离变压器的基本型号、规格、容量及数量；

2、三相隔离变压器的初、次级电压；

3、提供次级电压时最好再提供各输出电压的容量分配（多组输出）；

4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。

注：用户如有特殊要求，我公司（帆涌电气）可以代为设计制造。
