三相干式变压器

产品类别: 三相干式变压器

帆涌SG/SBK系列三相干式变压器主要用于各种高低压成套电气、新型能源、进出口设备、精密机床、UPS电源、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用。具有体积小。重量轻、维护简单、运行可靠等优点。

全国热线15026779306 / 021-61998187

产品 · 简介

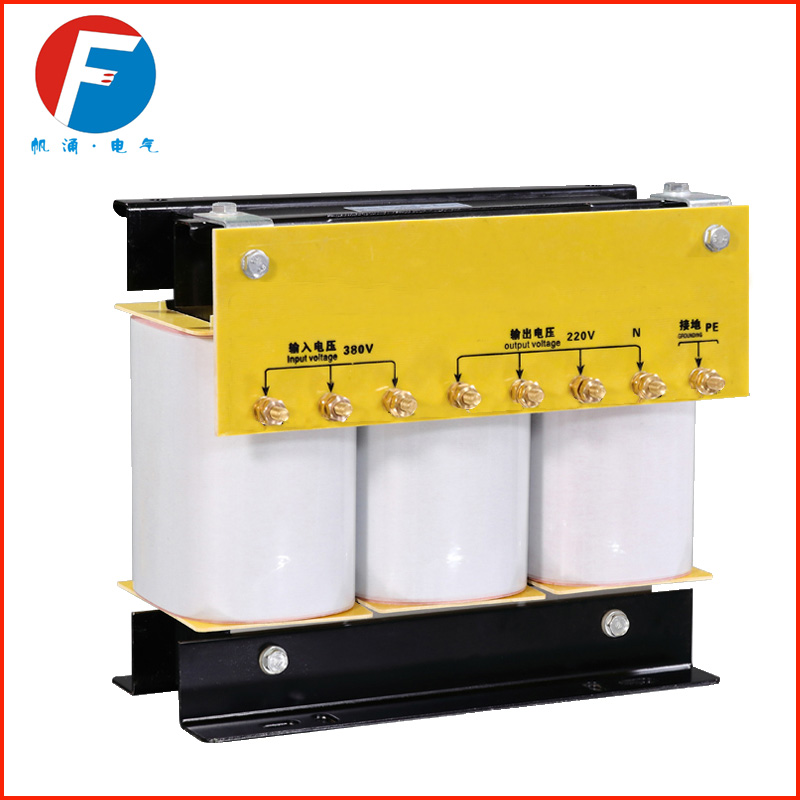

帆涌三相干式变压器可制成开启式（不带外壳）和防护式（带外壳），具有损耗低、噪音小、防火性能好和不污染环境等优点。是广泛用于各种低压成套开关设备及电气传动控制设备中的三相电源变压器。

产品 · 参数

三相干式变压器（SG）

帆涌三相干式变压器产品介绍：

三相干式变压器是各种电源及电气设备的主要部件，帆涌三相干式变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用全新优质高硅硅钢片叠装，全斜接缝。帆涌电气设备制造有限公司采用先进的制作工艺，有进口西班牙绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，使三相干式变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单路输入、单路输出、多路输入、多路输出等多种规格。

帆涌三相干式变压器产品特点：

①铁芯

帆涌电气采用全新优质高硅硅钢片，主要材质为0.35、0.5厚H18、H14、H12、Z11的优质硅钢片，我们根据客房的要求和使用条件，选用合适之材料，使变压器性能设计达到更佳。（常规材料为全新优质硅钢片）。

②线材

帆涌电气采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。

③绝缘材料

帆涌采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。

④接线端子排

小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。

⑤铁脚

帆涌电气主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择，规耐温等级为H级180℃。

帆涌变压器技术参数：

相数	单相	三相
容量	0.05KVA-500KVA	0.5KVA-3000KVA
输入电压	1P220V/110V/120V/100V(可根据需求定制各种电压）	3P 1140V/690V/660V/440V/415V/ 380V/220V/208V/200V/110V(可根据需求订制各种电压）
输出电压	根据用户需求订制各种电压
电压准确性	±1
电压变动率	≤1%
波形失真度	无失真（与输入波形比较）
绝缘等级	B级、F级、H级
工作效率	≥98%
适用频率	50/60Hz
联接方式	Y/Y Y/△ 任意组合
过载能力	允许超过1.2倍额定负载工作4小时（可长期满载）
噪声	≤35dB(一公尺内）
温升	≤60℃
绝缘电阻	≥5MΩ
抗电强度	2500VAC/1min
设计寿命	30年
工作环境	温度：-20~+45℃ 湿度：≤95%RH不结露
工作场所	无腐蚀性气体及导电粉尘
安规标准	产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准
冷却方式	干式风冷
备货情况	0.5-3000KVA标准机型均备有现货，所有规格均以标准化生产，价格相当合理。

选择理由：

1、科学合理的设计，将电压变动率控制在1~1.5%以内。

2、采用优质全新硅钢片制做，有效减少铁损，提高效率。

3、采用高度耐温优质线材制做，自身损耗降至更低，大大提高功效。

4、采用H级绝缘，耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。

5、高效率设计，达98%以上。

6、外观设计美观、新颖，功率密度大，体积小，空间使用率高。

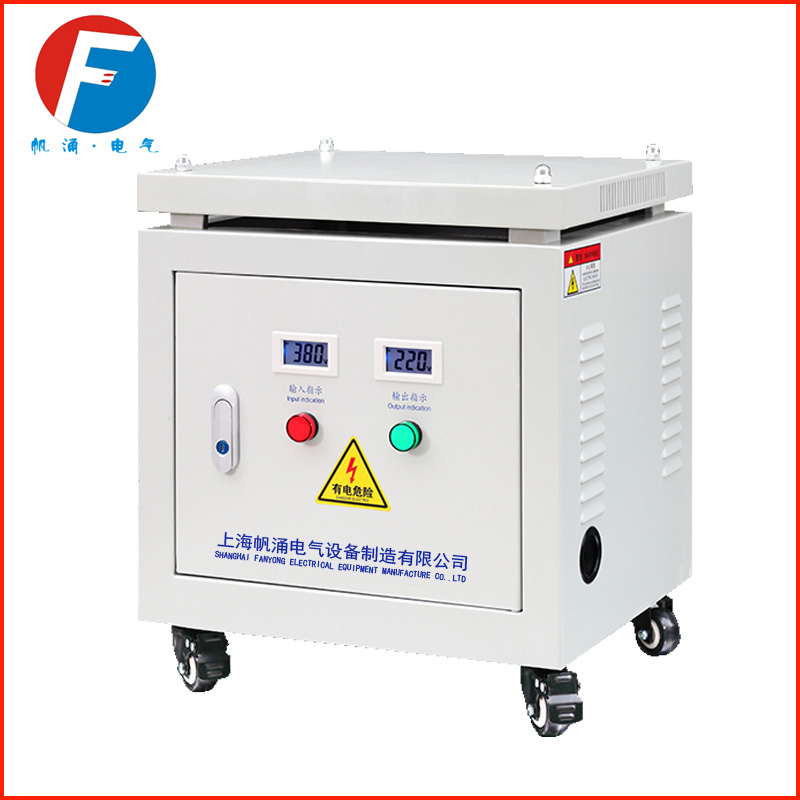

7、产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动

使用条件：

1、适用海拔高度：≤5000m

2、环境温度：-15℃～+45℃

3、相对湿度：≤90%

4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

订购须知：

用户在购买产品时，请明确以下几点：

1、三相隔离变压器的基本型号、规格、容量及数量；

2、三相隔离变压器的初、次级电压；

3、提供次级电压时最好再提供各输出电压的容量分配（多组输出）；

4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。

注：用户如有特殊要求，我公司（帆涌电气）可以代为设计制造。
